Pas klinowy

Gładki pas klinowy – czym jest i do czego służy?

Gładki pas klinowy to element wykorzystywany do przenoszenia mocy w wielu systemach mechanicznych. Wykonany z kauczuku syntetycznego (polibutadienu), posiada przekrój poprzeczny w kształcie litery V, który dopasowuje się do rowka koła pasowego.

Jego główne zalety to trwałość, cicha praca i minimalna potrzeba konserwacji. Idealnie nadaje się do aplikacji wymagających wysokiej sprawności. Dodatkowo, montaż jest prosty, a pas wykazuje odporność na oleje oraz wysoką temperaturę, bez konieczności smarowania.

Gdzie i kiedy stosuje się gładkie pasy klinowe?

Pasy klinowe gładkie są szeroko stosowane w systemach transmisji mocy, między innymi w:

• Maszynach przemysłowych – do napędu silników, pomp, kompresorów, wentylatorów, przenośników i innych komponentów

• Sprzęcie AGD – np. w pralkach, suszarkach, kosiarkach, gdzie przenoszą moc na bębny, łopatki czy ostrza

• Maszynach rolniczych – kombajnach, traktorach, prasach, opryskiwaczach – do napędu różnych podzespołów

• Obróbce metali i maszynach CNC – gdzie napędzają wrzeciona, stoły robocze, głowice tnące

Rodzaje gładkich pasów klinowych

Pasy te projektowane są tak, aby były elastyczne, łatwe w montażu i konserwacji. Dzięki szerokiej gamie rozmiarów nadają się do wielu zastosowań. Oto niektóre dostępne sekcje:

• Z : 10 mm szerokości / 6 mm wysokości

• A : 13 mm / 8 mm

• B : 17 mm / 11 mm

• C : 22 mm / 14 mm

• SPZ : 9,7 mm / 8 mm

• SPA : 12,7 mm / 10 mm

• SPB : 16,3 mm / 13 mm

• SPC : 22 mm / 18 mm

• 3V : 9 mm / 8 mm

• 5V : 15 mm / 13 mm

• 8V : 25 mm / 23 mm

• 3L : 9,5 mm / 6 mm

• 4L : 12,7 mm / 9 mm

• 5L : 15,8 mm / 9,5 mm

Jak dobrać odpowiedni pas klinowy gładki?

Zalecamy wybór paska identycznego z oryginalnym. Sprawdź oznaczenie (jeśli jest czytelne) lub zmierz:

• Czy pasek ma przekrój trapezowy?

• Czy jest gładki, czy zębaty?

• Jaka jest jego długość zewnętrzna / wewnętrzna?

• Jaki jest przekrój (szerokość x wysokość)?

• W przypadku pasów wielorzędowych – liczba rzędów i przekrój każdego z nich

Te informacje pozwolą na dobranie właściwego modelu.

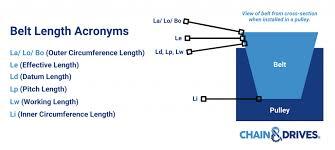

Zrozumienie długości pasów

Lo (lub Bo): Długość Zewnętrzna Jest to obwód mierzony na zewnętrznej powierzchni pasa (jego „grzbiecie”). Jest to prosta fizyczna miara, często używana, gdy zewnętrzny rozmiar ma kluczowe znaczenie.

Li: Długość Wewnętrzna Jest to obwód mierzony na wewnętrznej powierzchni pasa. Jest to najłatwiejszy pomiar do wykonania na zdemontowanym pasie i jest bardzo często używany do identyfikacji.

Le: Długość Efektywna Jest to długość mierzona wzdłuż osi neutralnej pasa. Oś neutralna to część pasa, która nie ulega ściskaniu ani rozciąganiu, gdy owija się wokół koła pasowego. Ta miara jest kluczowa, aby zapewnić idealne dopasowanie i wydajność pod obciążeniem.

Ld: Długość Referencyjna (Datum Length) Jest to znormalizowana miara używana głównie dla pasów klinowych. Jest bardzo zbliżona do długości efektywnej i służy jako niezawodne odniesienie do porównywania różnych pasów i gwarantowania ich kompatybilności z kołami pasowymi. Uwaga: W przypadku pasów klinowych, Długość Referencyjna (Ld) i Długość Podziałowa (Lp) są często używane zamiennie.

Lp: Długość Podziałowa (Pitch Length) Ta miara jest fundamentalna dla pasów zębatych (synchronicznych). Odpowiada długości wyimaginowanej linii przechodzącej przez środek wzmocnień pasa (tzw. "linia podziałowa"). To właśnie ta długość zapewnia, że zęby pasa idealnie zazębiają się z zębami koła pasowego.

Lw: Długość Robocza (Working Length) Jest to długość pasa, gdy znajduje się on pod napięciem roboczym. Ta miara uwzględnia wydłużenie lub odkształcenie, które występuje, gdy pas jest w użyciu. Gwarantuje, że napięcie i wyrównanie pozostają prawidłowe podczas użytkowania.

Podsumowanie

Łatwy pomiar: Li (Wewnętrzna) i Lo (Zewnętrzna). Idealne do szybkiej identyfikacji w terenie. Odniesienie producenta: Ld / Lp (Referencyjna / Podziałowa). Jest to najbardziej niezawodna miara do zamawiania właściwej części i gwarantowania kompatybilności. Teoretyczny pomiar dla wydajności: Le (Efektywna) i Lw (Robocza). Ważny przy projektowaniu systemów.

Pasy połączone (sparowane)

Niektóre maszyny używają kilku pasów równolegle, co nazywa się montażem "pasów połączonych". W tych zastosowaniach kluczowe jest, aby wszystkie pasy miały ściśle identyczną długość. Do tego typu montażu pasy "generycznej" marki nie są odpowiednie, ponieważ istnieje ryzyko otrzymania produktów od różnych producentów, co prowadzi do niewielkich różnic w długości. W takim przypadku tylko najkrótszy pas będzie pracował, bardzo szybko się zużyje i pęknie, co sprawi, że instalacja będzie nieskuteczna.

Jeśli znajdziesz się w nagłej sytuacji, wybierz jedną i tę samą markę, aby zagwarantować spójność produkcji, jak na przykład w przypadku pasów Optibelt. Jeśli oczekiwanie na dostawę nie stanowi dla Ciebie problemu, skontaktuj się z nami. Będziemy mogli złożyć specjalne zamówienie u dostawcy, aby otrzymać pasy z tej samej partii produkcyjnej, dzięki czemu będą one idealnie identyczne.

Znajdź swój pas klinowy gładki w 123Lozysko

W 123Lozysko znajdziesz szeroki wybór gładkich pasów klinowych w różnych przekrojach i długościach. Nasz duży magazyn i efektywna logistyka pozwalają na szybką wysyłkę na całym świecie.

Oferujemy produkty renomowanych marek w konkurencyjnych cenach. Znajdziesz u nas również łożyska, uszczelnienia, środki smarne i akcesoria. Skorzystaj z naszej oferty i zamów odpowiedni pas już dziś.
