Jak odczytać oznaczenie simmeringu w 123Lozysko?

Simmeringi są niezbędne do zapewnienia szczelności w różnych zastosowaniach mechanicznych. Jednak oznaczenia simmeringów różnią się w zależności od producenta, co utrudnia ich identyfikację wyłącznie na podstawie numeru referencyjnego. Najlepszym sposobem identyfikacji simmeringu jest pomiar elementów montażowych: średnicy wału, średnicy gniazda i grubości uszczelnienia. Wymiary te są często wygrawerowane na simmeringu, co ułatwia jego rozpoznanie.

Przykład oznaczenia: OAS-35X47X7-NBR

Weźmy typowy przykład oznaczenia OAS-35X47X7-NBR. Oto jak je odczytać:

• OAS: Określa kształt simmeringu.
• 35X47X7: Odpowiada wymiarom simmeringu, gdzie 35 oznacza średnicę wewnętrzną, 47 średnicę zewnętrzną, a 7 grubość (w mm).
• NBR: Określa materiał simmeringu, w tym przypadku kauczuk nitrylowy (NBR).

Jak odczytać prefiksy simmeringu?

Prefiksy simmeringów definiują ich kształt i właściwości. Oto kilka najczęściej spotykanych przykładów:

Profile:

• OAS/CC: Podwójna warga z metalową sprężyną stalową, odporna na ciśnienie do 3 barów, metalowa obudowa pokryta gumą.

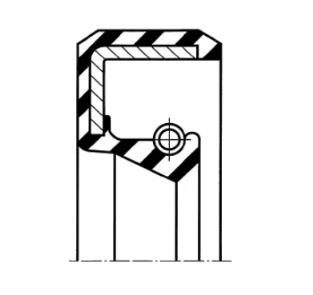

• OA/CB: Pojedyncza warga z metalową sprężyną stalową, odporna na ciśnienie do 3 barów, metalowa obudowa pokryta gumą.

• ASP: Wzmocniona podwójna warga, odporna na ciśnienie do 10 barów, metalowa obudowa pokryta gumą.

• BB: Pojedyncza warga, zewnętrzna metalowa obudowa z metalową sprężyną.

• BC: Podwójna warga, zewnętrzna metalowa obudowa z metalową sprężyną.

• DB: Pojedyncza warga, podwójna zewnętrzna metalowa obudowa z metalową sprężyną.

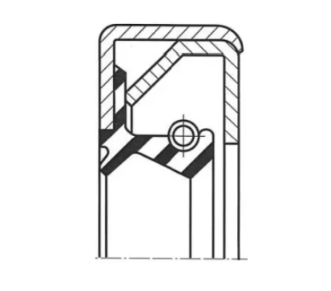

• DC: Podwójna warga, podwójna zewnętrzna metalowa obudowa z metalową sprężyną.

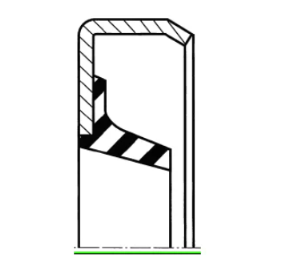

• BD: Pojedyncza warga, zewnętrzna metalowa obudowa, bez sprężyny.

• CD: Pojedyncza warga, metalowa obudowa pokryta gumą, bez sprężyny.

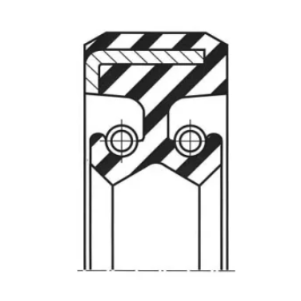

• CK: Podwójna warga, metalowa obudowa pokryta gumą, podwójna sprężyna stalowa.

Zastosowanie pierścienia jest kluczowe dla identyfikacji i doboru simmeringu DIN.

Jaka jest różnica między pojedynczą a podwójną wargą?

Simmering z pojedynczą wargą posiada jedną krawędź uszczelniającą, stosowaną głównie do zatrzymywania oleju lub smaru. Simmering z podwójną wargą natomiast ma dodatkową krawędź zwaną „wargą przeciwpyłową”. Ta dodatkowa warga chroni przed przedostawaniem się zanieczyszczeń zewnętrznych (kurz, brud itp.) do układu i pogorszeniem jakości cieczy uszczelnianej przez główną wargę.

Różnica między NBR a FPM

Materiały NBR i FPM są najczęściej stosowane w simmeringach w mechanice:

• NBR (Nitryl - Butadien Akrylonitryl): Najczęściej stosowany materiał, odpowiedni do olejów i węglowodorów w zakresie temperatur od -30°C do +120°C.
• FPM (Viton - Kauczuk fluorowy): Bardziej odporny, zwłaszcza na wysokie temperatury, idealny do zastosowań do 200°C. Podobnie jak NBR, nadaje się do olejów i węglowodorów, ale żaden z nich nie jest odporny na płyn hamulcowy. W tym przypadku zaleca się użycie materiału EPDM.

Jaki simmering zastosować do wody / wody słonej?

W przypadku zastosowań z wodą lub wodą słoną większość simmeringów sprawdzi się, zwłaszcza w niskich temperaturach. Jednak dla długotrwałej odporności zaleca się stosowanie simmeringu wykonanego z materiału FPMSS ze sprężyną ze stali nierdzewnej, która nie zardzewieje w kontakcie z wodą.

Jaki jest kierunek obrotu simmeringu?

Jeśli nie określono inaczej, simmeringi są zazwyczaj projektowane bez konkretnego kierunku obrotu, czyli bez rowków do powrotu oleju. Można je więc montować bez względu na kierunek obrotu.

Jaki jest kierunek montażu simmeringu?

Kierunek montażu simmeringu zależy od zastosowania, ale zazwyczaj strona ze sprężyną powinna być skierowana w stronę cieczy lub substancji, którą ma uszczelniać (olej, smar, woda). Niektóre simmeringi, takie jak CK, posiadają sprężynę po obu stronach i są stosowane tam, gdzie szczelność musi być zapewniona między dwoma różnymi cieczami (np. olejem i wodą).

Na zakończenie...

Chociaż oznaczenia simmeringów różnią się w zależności od producenta, możesz łatwo zidentyfikować potrzebny produkt, mierząc wymiary montażowe. Zrozumienie prefiksów, różnic między typami simmeringów (pojedyncza lub podwójna warga) oraz materiałów (NBR, FPM) pozwoli Ci wybrać idealny simmering do swojej aplikacji.

W przypadku bardziej szczegółowych porad lub dodatkowych pytań zapraszamy do kontaktu z ekspertami 123Lozysko.
